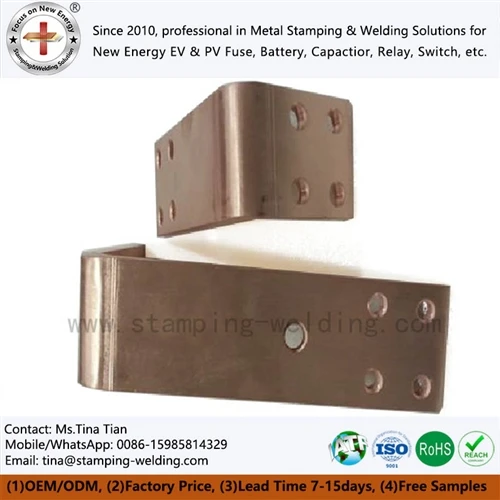

Uzemnění a rozvodné přípojnice v železničních tranzitních a trakčních rozvodnách

U 750V a 1500V DC kolejových trakčních systémů musí přípojnice současně řídit poruchové{2}}proudové cesty, teplotní nárůst, mechanické síly a vůli izolace. Uzemňovací přípojnice Rail Transit není jen měděný pásek: její průřez, odpor spoje, montážní geometrie, povrchová úprava a izolační systém musí odpovídat architektuře trakčního návratu a uzemnění definované pro instalaci. EN 50122-1 se zabývá elektrickou bezpečností, uzemněním a zpětným obvodem pro pevné železniční instalace, zatímco EN 50122-2 se zabývá účinky bludného proudu ve stejnosměrných trakčních systémech.







Trakční rozvodna distribuuje stejnosměrný proud prostřednictvím vysokonapěťových{0}}vodičů a zároveň poskytuje řízené cesty pro ochranné pospojování a poruchový proud. Přípojnice uzemnění a rozvodu napájení mají proto různé elektrické funkce, i když jsou vyrobeny z podobných jakostí mědi.



U zemnící přípojnice železničního tranzitu by revize návrhu měla začít úplnou proudovou cestou, nikoli jmenovitým napětím systému. Inženýr by měl definovat:



750V nebo 1500V DC systémové napětí a příslušná koordinace izolace.
Trvalý provozní proud, včetně snížení okolní-teploty.
Předpokládaný zkratový-proud, trvání poruchy a doba vymazání-ochranného zařízení.
Měděný průřez-, rozteč přípojnic a konfigurace paralelních-vodičů.
Odolnost spoje, předpětí šroubu a stav kontaktní{0}}plochy.
Topologie uzemnění a pospojování podle návrhu trakční instalace.
Plazivé a volné vzdálenosti při maximálním provozním napětí.
Rozteč mechanické podpěry proti elektrodynamickým silám při zkratech.
Ochrana proti korozi mědi, pokovených rozhraní a montážního hardwaru.

EN 50122-1 konkrétně pokrývá elektrickou bezpečnost, uzemnění a zpětný obvod pro pevné železniční instalace. U stejnosměrných trakčních systémů vyžaduje kontrola bludných proudů také zvážení podle EN 50122-2.





Pro vysokoproudé trakční aplikace se často volí čistá měď C1100, kde při rozhodování o materiálu dominuje elektrická vodivost a tepelný výkon. Běžně stanovený cíl vodivosti pro měď s vysokou-vodivostí je 100 % IACS.



Skutečná teplota přípojnic však není určena samotnou vodivostí. Odpor spoje, kontaktní tlak, stav povrchu, geometrie vodiče a odvod tepla se mohou stát dominantními proměnnými.



Variabilní design	Technická úvaha	Typická kontrola výroby
C1100 měď	Vysoká elektrická vodivost	Certifikát materiálu a ověření jakosti
Oblast průřezu-	Určuje hustotu proudu a tepelný nárůst	Kreslení-řízených kót
Odolnost kloubů	Ovlivňuje lokální vytápění	Kontaktujte-kontrolu odporu
Rovinnost přípojnice	Ovlivňuje oporu a společný kontakt	Měření rovinnosti
Poloha otvoru	Řídí zarovnání sestavy	CMM / optická kontrola
Povrchová úprava	Řídí korozi a stabilitu rozhraní	Kontrola tloušťky povlaku/pokovení
Stav okraje	Zabraňuje poškození izolace	Odstraňování otřepů a vizuální kontrola



U velkých měděných tyčí se může malá rozměrová chyba nahromadit v několika spojovacích bodech. Rozteč otvorů, úhel ohybu, šířka drážky a referenční body montáže by proto měly být řízeny ze stejného vztažného systému.







Přípojnice může uspokojit svůj nepřetržitý{0}}proud a přesto selže během zkratu. Elektromagnetická síla mezi paralelními vodiči se rychle zvyšuje s poruchovým proudem, takže rozteč podpěr, orientace vodičů a pevnost upevňovacích prvků jsou součástí elektrického návrhu.



Pro zjednodušené paralelní{0}}uspořádání vodičů je elektromagnetická síla přibližně úměrná součinu okamžitých proudů:



kde I představuje proud a d představuje rozteč vodičů.



Skutečný návrh zkratu-musí používat systém-specifický potenciální poruchový proud, tvar vlny, geometrii vodiče a dobu odstranění ochrany. Poruchu 25 kA a poruchu 50 kA nelze považovat za jednoduchý dvojnásobný{5}}problém mechanického návrhu, protože špičkový asymetrický proud může překročit efektivní hodnotu zkratu-.



Z tohoto důvodu by měl výkres přípojnice definovat:

Rozteč podpěr v mm.
Tloušťka a šířka mědi v mm.
Zkratový-proud v kA RMS.
Špičkový výdržný proud tam, kde je specifikováno.
Doba trvání poruchy v ms.
Třída upevňovacího prvku a utahovací moment.
Izolační nosný materiál a mechanické hodnocení.
Minimální světlá výška od vodiče-k-vodiči-k-.





Technologie připojení určuje místní odpor a rozložení tepla.



Způsob spojování	Hlavní aplikace	Inženýrské řízení	Hlavní riziko
Šroubový spoj	Odnímatelné přípojky rozvodny	Kroutící moment a přítlak	Zvýšení odolnosti kloubů
Odporové svařování	Opakované spojování měděných součástí	Proud, síla a doba svařování	Deformace ovlivněná teplem-
Odporové pájení stříbrem	Sestava měď/kontakt	Regulace teploty pájení a plniva	Neúplné smáčení
Laserové svařování	Kompaktní Cu-na-Cu nebo Cu-Al sestavy	Výkon paprsku, rychlost a ohnisková poloha	Variace pórovitosti/penetrace
Molekulární difúzní svařování	Laminovaná rozhraní s vysokou-integritou	Tlak, teplota a příprava povrchu	Kontaminace rozhraní



U měděných přípojnic by měl být spoj vyhodnocen jako elektrické rozhraní spíše než jednoduše jako mechanické spojení. Mapování kontaktního odporu, tepelné zobrazování za reprezentativního proudu a metalografické vyšetření mohou identifikovat lokalizované zahřívání, které nemusí být viditelné během rozměrové kontroly.



Vyžádejte si bezplatné hodnocení a cenovou nabídku DFM





Kritickým konstrukčním parametrem pro trakční přípojnici není pouze její jmenovitá kapacita. Výrobní výkres musí definovat, jak se vodič chová jak při běžném provozu, tak při poruchové události.



25–50 kA Poruchový proud a elektrodynamická zátěž

Během zkratu na sousední vodiče působí přitažlivé nebo odpudivé elektromagnetické síly v závislosti na směru proudu. Tyto síly se přenášejí přímo do izolačních podpěr, montážních šroubů a měděných ohybů.



Praktická revize návrhu přípojnic by proto měla prozkoumat celý řetěz zatížení:

Měděný vodič → přípojný bod → upevňovací prvek → izolační podpěra → konstrukce skříně / rozvodny

Pokud je nosný systém příliš pružný, měď se může dostatečně pohybovat, aby se zmenšila izolační vůle. Pokud je přípojnice pevně uchycena bez vhodného odlehčení pnutí, tepelná roztažnost může přenést nadměrnou sílu do spojovacích bodů.



U vysoce{0}}proudých sestav by měly být řízeny následující rozměrové charakteristiky:



Parametr	Příklad inženýrského řízení
Tloušťka mědi	Kontrola-specifické pro výkres, obvykle-úroveň mm
Šířka přípojnice	Kresba-specifická
Průměr otvoru	±0,05 mm nebo požadavek na výkres
Rozteč otvorů	±0,05–0,10 mm v závislosti na montáži
Úhel ohybu	±1 stupeň nebo požadavek na výkres
Plochost	Kresba-specifická
Výška otřepu	Kontrolováno po vyražení
Tloušťka pokovení	Závisí-na specifikaci
Odolnost kloubů	Hodnota přijetí-pro konkrétní projekt



Výše uvedené hodnoty jsou příklady produkční{0}}kontroly, nikoli univerzální limity přijatelnosti železnic. Konečná specifikace musí odpovídat výpočtu trakčního-systému a výkresu zákazníka.





Výběr materiálu by se měl řídit elektrickou a mechanickou funkcí každé součásti.



Vlastnictví	C1100 čistá měď	C2680 mosaz
Elektrická vodivost	Vysoký; běžně specifikované až do 100 % IACS	Výrazně nižší než čistá měď
Primární výhoda	Vedení proudu a vedení tepla	Mechanická pevnost a tvarovatelnost
Typická role přípojnice	Hlavní silový vodič	Hardware / formovaná pomocná součást
Odporové vytápění	Nižší pro ekvivalentní průřez-	Vyšší
Chování při razítkování	Vyžaduje řízení procesu pro tlusté řezy	Obecně příznivé
Distribuce vysokého proudu{0}	Preferuje se tam, kde dominuje nízký odpor	Obvykle to není první volba
Povrchová úprava	Cín/nikl/stříbro v závislosti na rozhraní	Cín/nikl/jiná specifikovaná povrchová úprava



Přípojnici C1100 lze mechanicky lisovat, obrábět CNC, ohýbat, vrtat nebo zpracovávat laserem. U velko{2}}objemové výroby může progresivní lisování a automatizované tvarování snížit rozměrové odchylky, pokud je geometrie vhodná pro proces-založený na matrici.



Progresivní lisování a kontrola CMM při ±0,01 mm

Složité uzemnění a napájecí-distribuční přípojnice mohou kombinovat:

Propichovací otvory.
Zářezy a štěrbiny.
Tvořené ohyby.
Reliéfní rysy.
Kontaktní prsty.
Montážní reference.
Zóny povrchové{0}}úpravy.



U opakujících se geometrií může progresivní lisování integrovat operace propichování a tváření. Kritické vlastnosti by pak měly být ověřeny pomocí kontroly CMM nebo vyhrazených měřidel.



Tolerance ±0,01 mm by měla být specifikována pouze tam, kde to vyžaduje funkční rozhraní. Použití ultra-přísných tolerancí na každou funkci zvyšuje náklady na nástroje, aniž by nutně došlo ke zlepšení elektrického výkonu.



Kontrolní plán by měl rozdělit rozměry na:

Rozměry CTQ - přímo ovlivňující elektrickou nebo mechanickou sestavu.
Rozměry rozhraní - odpovídající koncovkám, izolátorům nebo upevňovacím prvkům.
Referenční rozměry - ovládající následnou sestavu.
Ne-funkční kóty - upravené podle výkresu, ale nevyžadující nadměrnou přesnost.

Tento přístup spojuje výrobní kontrolu se skutečným rizikem montáže.





U železničních aplikací nelze volbu izolace oddělit od požární odolnosti. Aktuální seznam BSI označuje normu BS EN 45545-2:2020+A1:2023 jako aktuální verzi požadavků na chování materiálů a součástí používaných na železničních vozidlech při požáru. Norma stanoví požadavky na reakci-na oheň podle příslušných úrovní nebezpečí a souborů požadavků.



Pro elektrické skříně, trakční zařízení a izolované sestavy přípojnic může specifikace kombinovat:

Nehořlavá-izolace.
Nízký kouřový výkon.
Požadavky na materiály bez obsahu halogenů, pokud jsou uvedeny.
Dielektrická pevnost.
Plazivá vzdálenost.
Světlá vzdálenost.
Teplotní odolnost.
Sledovací odpor.
Mechanická retence.

Slovní spojení „bez{0}halogenu“ by nemělo být považováno za ekvivalent souladu s normou EN 45545. EN 45545-2 je klasifikační a zkušební rámec a příslušný soubor požadavků závisí na železniční aplikaci, kategorii vozidla a úrovni nebezpečí.



UL 94 V-0 a EN 45545 Hodnocení požární odolnosti

UL 94 V-0 a EN 45545-2 řeší různé rámce shody. Materiál s klasifikací UL 94 V-0 by neměl být automaticky považován za vyhovující EN 45545.



Požadavek	UL 94 V-0	EN 45545-2
Primární rozsah	Klasifikace hořlavosti plastů	Chování při požáru železničního vozidla
Aplikace	Hořlavost na-úrovni materiálu	Požadavky na materiál/součásti specifické pro železnici
Hodnocení kouře	Neodpovídá klasifikaci železnic	Zahrnuto v příslušných požadavcích
Toxicita	Ne přímou náhradou	Relevantní pro příslušné sady požadavků
Úroveň nebezpečí na železnici	Není definováno	Definováno prostřednictvím rámce EN 45545
Využití nákupu	Prověřování materiálu	Specifikace shody železnice



U sestavy trakční přípojnice by proto specifikace izolace měla identifikovat přesný materiál, tloušťku, aplikaci, zkušební protokol a příslušnou sadu požadavků EN 45545 namísto spoléhání se na obecný popis „zpomalující hoření“.



Epoxy Powder Coating and >15 kV/mm Dielektrická pevnost

Epoxidové práškové lakování může poskytnout trvanlivou izolační vrstvu na kovových součástech, když je tloušťka povlaku, příprava povrchu a vytvrzování kontrolovány.



Mezi relevantní technické proměnné patří:

Tloušťka povlaku v µm.
Čistota podkladu.
Drsnost povrchu.
Teplota vytvrzení.
Doba léčení.
Přilnavost.
Dielektrická průrazná pevnost.
Pokrytí okrajů.
Dírky a obnažený kov.
Dlouhodobé-tepelné cyklování.



A specified dielectric breakdown value such as >15 kV/mm by mělo být považováno za specifikaci materiálu nebo systému, která musí být ověřena podle příslušné zkušební metody. Nemělo by být prezentováno jako univerzální požadavek EN 45545.







Předvrtané{0}}přípojnice snižují instalační práci a poskytují opakovatelná místa připojení pro trakční skříně, stejnosměrné rozvaděče a sestavy rozvodů energie. Vzor děr by měl být navržen společně s geometrií izolační podpěry spíše než přidávat po dokončení návrhu vodiče.



Předvrtaná{0}}geometrie přípojnice C1100 a poloha otvoru ±0,05 mm

Předvrtaná měděná tyč trakční rozvodny obvykle obsahuje montážní otvory, otvory pro svorky, štěrbiny nebo připojovací otvory.

Kritický vztah je:



Vzor otvorů → poloha podpěry → koncová poloha → vztažný bod krytu

Pokud tyto čtyři reference nejsou řízeny ze stejného vztažného systému, mohou se nahromadit instalační tolerance.

U automatizované nebo polo{0}}automatické montáže lze polohu otvoru řídit:

Progresivní raznice.
CNC děrování.
Řezání laserem.
CNC obrábění.
Speciální vrtací přípravek.

Inspekce CMM je vhodná pro první-ověření článku složitých trojrozměrných přípojnic, zejména tam, kde ohyby mění prostorovou polohu montážních otvorů.



Izolační podpěry při 1500 V DC a řízená vůle

Izolační podpěry plní tři funkce:

Udržujte polohu vodiče.
Odolávejte elektrodynamickým pohybům při poruchách.
Udržujte elektrické oddělení za normálních a abnormálních podmínek.



U sestavy 1500V DC nelze požadovanou světlou a povrchovou vzdálenost přiřadit pouze z napětí. Závisí na izolačním systému, podmínkách znečištění, materiálových charakteristikách, nadmořské výšce, kategorii přepětí a platných železničních/elektrotechnických normách.



Výkres by proto měl spíše definovat požadované minimální vzdálenosti, než aby je dodavatel volil libovolně.



Sestava síťového propojení Metro s integrovanými montážními prvky



Sestava Metro Power Interconnect může kombinovat:

C1100 měděná přípojnice.
Laminované sekce přípojnic.
Rozhraní pocínovaná-nebo poniklovaná-.
Izolační podpěry.
Před-vyvrtané montážní otvory.
Šroubované koncovky.
Laserem-svařované dílčí součásti.
Epoxidová prášková izolace.
Identifikační znaky.



U velko{0}}objemových kolejových zařízení může integrace těchto funkcí do jedné řízené sestavy snížit počet uvolněných součástí a zlepšit opakovatelnost instalace.



Vyžádejte si bezplatné hodnocení a cenovou nabídku DFM







Přestože železniční projekty nejsou automaticky řízeny IATF 16949, automobilový-výrobní řídicí systém může poskytnout užitečný rámec pro procesní disciplínu, sledovatelnost a rozměrovou kontrolu, když dodavatel slouží také EV a průmyslovým zákazníkům.



U produkční uzemňovací přípojnice železničního tranzitu může balíček kvality zahrnovat:

Materiálový certifikát.
Dokumentace RoHS / REACH tam, kde je specifikována.
Kontrola prvního článku.
Rozměrová zpráva CMM.
Zpráva o tloušťce pokovování.
Měření elektrického odporu.
Měření tloušťky povlaku.
Zkouška dielektrické odolnosti.
Zkouška přilnavosti pro práškové lakování.
Záznamy svařovacích parametrů.
Metalografický průřez-pro svarové spoje.
Dokumentace PPAP úrovně 3 tam, kde je to smluvně požadováno.

CMM ±0,01 mm Kontrola a sledovatelnost CTQ

Kritické-pro-kvalitativní charakteristiky by měly být spojeny přímo s plánem inspekce.



CTQ	Metoda měření	Typický účel ovládání
Poloha otvoru	CMM / optický systém	Vyrovnání sestavy
Tloušťka	Mikrometr/tloušťkoměr	Aktuální kapacita a fit
Plochost	CMM / povrchová deska	Kontakt na podporu
Úhel ohybu	CMM / úhlový měřič	Vyklizení skříně
Tloušťka pokovení	XRF	Korozní/kontaktní rozhraní
Kontaktní odpor	Čtyři{0}}vodičové měření	Elektrická ztráta
Tloušťka povlaku	Měřidlo vířivého-proudu	Konzistence izolace
Dielektrická odolnost	Dobrý den,-zkoušeče	Elektrická izolace
Pronikání svaru	Metalografie/řezání	Integrita kloubu



U vysokonapěťových{0}přípojek by elektrická kontrola neměla být nahrazena kontrolou rozměrů. Přípojnice může splňovat všechny rozměry výkresu a přesto vykazovat nadměrný odpor rozhraní.



Dokumentace PPAP úrovně 3 pro výrobu OEM

Pokud zákazník požaduje PPAP úrovně 3, může předložení obsahovat:



Záznamy o designu.
Dokumentace inženýrských změn.
Vývojový diagram procesu.
PFMEA.
Kontrolní plán.
Studie MSA tam, kde je to vhodné.
Rozměrové výsledky.
Výsledky zkoušek materiálu a výkonu.
Údaje o počáteční způsobilosti procesu.
Kvalifikovaná laboratorní dokumentace.
Ukázka výrobních dílů.
Záruka na předložení části.



Přesný obsah podání by se měl řídit manuálem PPAP zákazníka a smluvními požadavky.





Praktická vývojová sekvence pro vlastní přípojnice je:



Kontrola 2D/3D výkresu → analýza DFM → potvrzení materiálu → prototyp/T1 vzorek → ověření rozměrů → elektrické testování → uvolnění nástrojů → pilotní výroba → PPAP → hromadná výroba



U vyražené přípojnice by kontrola DFM měla identifikovat:

Minimální poloměr ohybu.
Směr zrn tam, kde je to vhodné.
Směr otřepů.
Sekvence piercingu.
Přístup k nářadí.
Poměr šrotu.
Formování interference.
Požadavky na pokovování.
Deformace po -zpracování.



U svařovaných sestav by revize měla dodatečně identifikovat přístup ke svaru, přívod tepla, způsob upnutí, překrytí spoje, stav povrchu a metodu kontroly.



Cílem není jednoduše vyrobit měděnou tyč. Má zavést opakovatelný výrobní proces, ve kterém elektrické, mechanické a izolační vlastnosti zůstanou v rámci dohodnuté specifikace od vzorků T1 až po sériovou výrobu.



ISO 14001 a řízená výroba mědi

Zpracování mědi také vyžaduje kontrolu využití materiálu, chemického čištění, odpadních vod, povlakovacích procesů a výrobního odpadu.



Pokud je vyžadován systém environmentálního managementu, ISO 14001 může poskytnout rámec managementu pro tyto výrobní činnosti.



U nákupních týmů by environmentální dokumentace měla být oddělena od důkazů o výkonnosti- produktu. Certifikace ISO 14001 sama o sobě neprokazuje vodivost mědi, dielektrickou pevnost nebo klasifikaci požáru na železnici.



Kontrolní seznam technických specifikací pro trakční přípojnice 750V/1500V DC

Před vydáním objednávky na uzemňovací přípojnici železničního tranzitu nebo měděnou tyč trakční rozvodny by měl technický balíček definovat:



Systémové napětí: 750V DC / 1500V DC.
Trvalý proud: A.
Předpokládaný zkratový-proud: kA RMS.
Špičkový zkratový-proud: kA, je-li k dispozici.
Doba trvání poruchy: ms.
Třída mědi: C1100 / specifikovaný ekvivalent.
Vodivost: cíl jako 100% IACS, kde je to vhodné.
Průřez: šířka × tloušťka.
Pole děr: řízeno-vztažným bodem.
Geometrie ohybu: úhel a poloměr.
Povrchová úprava: cín/nikl/stříbro/holá měď.
Izolace: epoxidový prášek / lisovaná izolace / jiný specifikovaný systém.
Požadavky na dielektriku: specifické pro projekt-, s testovací metodou.
Požární požadavek: platný soubor požadavků EN 45545.
Dotvarování a průchodnost: vypočtené hodnoty projektu.
Rozteč podpory: na základě mechanického zatížení zkratu-.
Kontrola: CMM, elektrický odpor, povlak a dielektrické zkoušky.
Dokumentace: FAI / PPAP Level 3 tam, kde je požadována.
Sledovatelnost: šarže materiálu, výrobní šarže a záznamy o kontrole.



Nejspolehlivější specifikace nákupu spojuje každý požadavek s měřitelnou charakteristikou, metodou kontroly a kritériem přijatelnosti. To zabraňuje tomu, aby termíny jako „vysoká vodivost“, „ohnivzdornost“ nebo „vysoká{1}}zátěž“ nahradily technické limity.





Jaké dokumenty jsou běžně vyžadovány pro výrobu trakční přípojnice PPAP úrovně 3?

PPAP úrovně 3 normálně vyžaduje záznamy o návrhu, postup procesu, PFMEA, plán kontroly, výsledky rozměrů, záznamy o zkouškách materiálu/výkonu, případně MSA, součásti vzorku a PSW. Požadavky PPAP-specifické pro zákazníka mají přednost.



Jak dlouho trvá prototypu T1 zakázková měděná přípojnice C1100?

Časování T1 závisí na geometrii, požadavcích na nástroje a povrchové úpravě. Jednoduché laserem-řezané nebo CNC prototypy lze vyrábět bez progresivní matrice, zatímco složité lisované přípojnice vyžadují vývoj nástrojů, než budou k dispozici reprezentativní díly T1.



Jak jeměděná přípojnicetloušťka pokovení ověřená při výrobě?

Tloušťku pokovování cínem, niklem nebo stříbrem lze zkontrolovat pomocí XRF nebo jiné ověřené metody tloušťky povlaku-. Místa měření by měla zahrnovat funkční kontaktní plochy a reprezentativní výrobní povrchy s limity přijatelnosti definovanými na výkrese nebo nákupní specifikaci.
