Měděná přípojnice S Epoxidovým Práškovým Nátěrem
Měděné přípojnice s epoxidovým práškovým nátěrem jsou určeny pro vysokoproudé elektrické spoje a izolační ochranu v elektrických vozidlech (EV), systémech skladování energie, distribučních sítích a průmyslových elektrických systémech. Tyto produkty kombinují zpracování mědi s vysokou -vodivostí s technologií epoxidové práškové izolace a jejich cílem je zlepšit elektrickou bezpečnost, využití prostoru a dlouhodobou-provozní stabilitu. Vyrábějí se procesy zahrnujícími přesné tváření mědi, předúpravu povrchu, epoxidové práškové lakování a testování elektrického výkonu. S využitím našich schopností OEM poskytujeme na míru šité konstrukční návrhy, izolační řešení a výrobní strategie, které splňují konkrétní aplikační prostředí a technické požadavky.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu

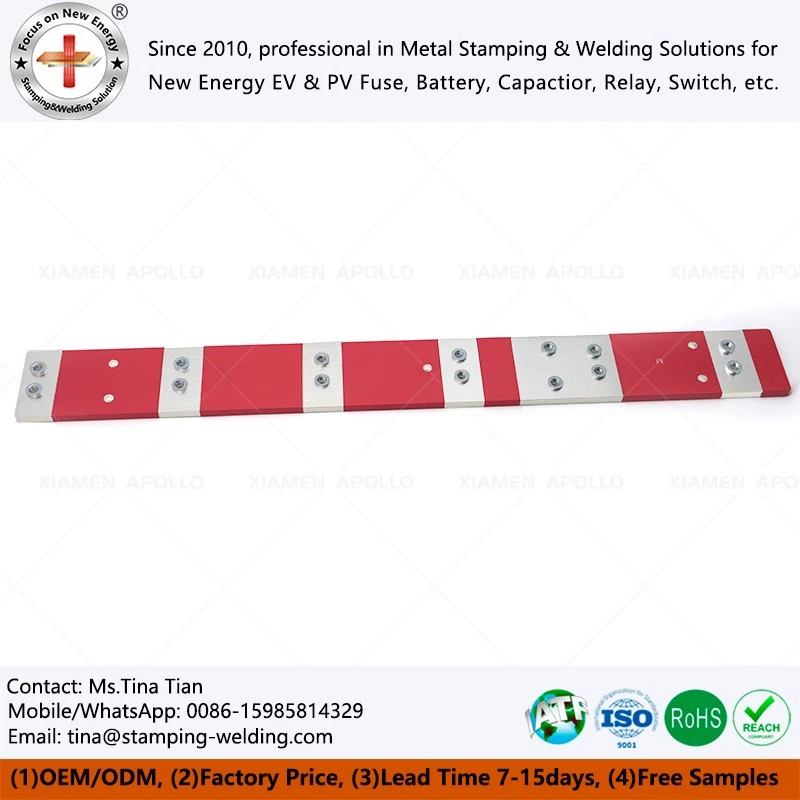

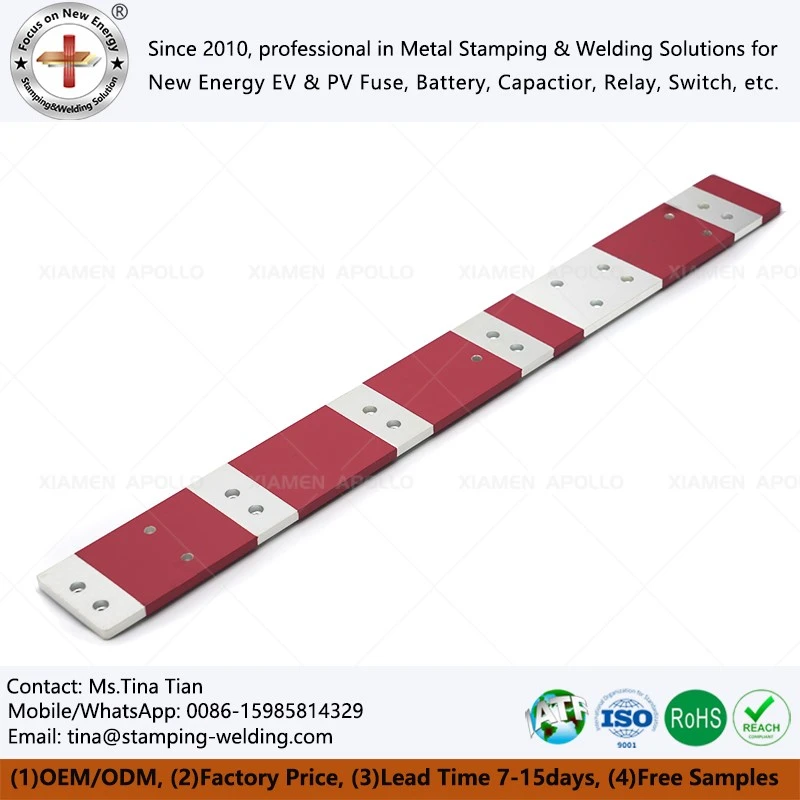

Tato měděná přípojnice s epoxidovým práškovým nátěrem v bateriových sadách 800 V EV a skříních ESS s pevným omezením tečení poskytuje dielektrickou bariéru bez dírek- přes složité 3D geometrie. Precizně-vyrobeno z mědi C11000 (Větší nebo rovno 100 % IACS), má selektivní kontaktní pokovení cín/stříbro (<5 µΩ resistance) and automated electrostatic spraying for uniform 0.3–0.8mm insulation.
Výrobní proces
Výroba a tvarování měděných přípojnic
Měď T2 nebo C1100 se zpracovává řezáním, lisováním, CNC obráběním a přesným ohýbáním. Tvar přípojnice s práškovým lakem a polohy svorek jsou řízeny podle požadavků elektrického návrhu.
Příprava a předúprava povrchu
Měděné povrchy jsou vyčištěny, odmaštěny a aktivovány, aby se odstranila oxidace a kontaminanty, čímž se zlepší přilnavost epoxidového nátěru a zabrání se defektům izolace pro Epoxidový nátěr přípojnic.
Epoxidové práškové lakování a vytvrzování
Práškové lakování EV přípojnic je vyhříváno a potaženo elektrostatickým epoxidovým práškovým nástřikem. Vytvrzování při vysoké teplotě vytváří jednotnou izolační vrstvu s kontrolovanou tloušťkou a dielektrickou pevností.
Kontrola a testování
Hotové izolace přípojnic s epoxidovým práškovým lakem jsou testovány na tloušťku povlaku, vzhled, dírky, rozměry a výkon dielektrického napětí, aby byla zajištěna spolehlivost izolace v EV, ESS a energetických systémech.

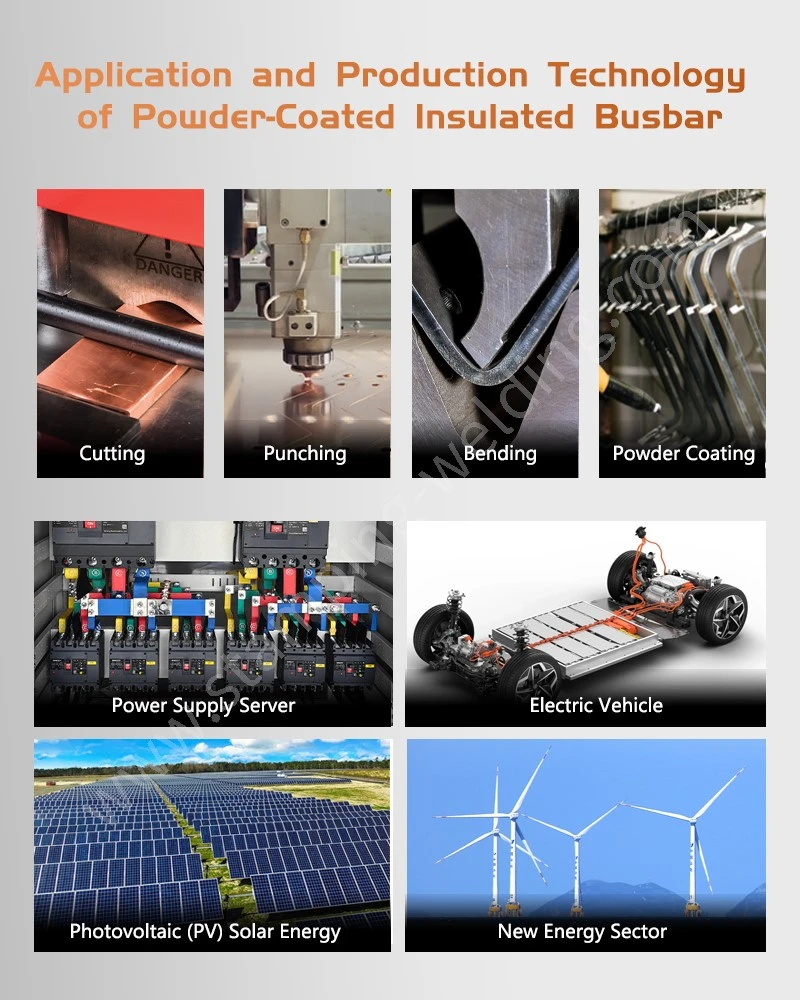

Aplikační scénáře a průmyslová integrace
Elektrické vozidlové vysokonapěťové systémy
Busbar Coating je široce používán v bateriových sadách pro elektromobily, systémech PDU a vysokonapěťových rozvodných skříních. Epoxidová izolační vrstva pomáhá udržovat elektrickou izolaci mezi vodivými částmi a zároveň podporuje kompaktní uspořádání pro 400V a 800V platformy vozidel.
Úložiště energie Skříně EZS a PCS
V komerčních a průmyslových systémech skladování energie se přípojnice s epoxidovým povlakem používají pro DC{0}}propojení, rozvody napájení bateriových skříní a vnitřní připojení PCS. Izolační vrstva zlepšuje ochranu před prachem, vlhkostí a náhodným kontaktem v prostředí s vysokým-proudem.
Solární invertory a zařízení pro distribuci energie
U solárních invertorových systémů, rozváděčů a napájecích distribučních jednotek zajišťuje prášková lakovací přípojnice stabilní přenos proudu se sníženým rizikem zkratů. Vlastní povrchová plocha umožňuje, aby spojovací body zůstaly odkryté a zároveň chránily ostatní vodivé části.
Průmyslová elektrická a vysokonapěťová zařízení
Busbar Coating Powders jsou vhodné pro průmyslové rozvaděče,-elektrická zařízení s vysokým výkonem a přizpůsobené napájecí systémy. Jejich flexibilní konstrukční design podporuje složité požadavky na instalaci, zatímco izolační vrstva zlepšuje bezpečnost a dlouhodobou-elektrickou stabilitu.
Normy kontroly kvality a testování
Rozměrová kontrola a kontrola procesu:Každá přípojnice Izolačních povlaků prochází ověřením rozměrů, aby byla zajištěna správná instalace a výkon elektrického připojení. Klíčové rozměry, jako jsou úhly ohybu, pozice otvorů a oblasti svorek, jsou kontrolovány pomocí přesného měřicího zařízení, aby byla zachována konzistence pro sériovou výrobu.
Tloušťka povlaku a kontrola povrchu:Epoxidová izolační vrstva je kontrolována na rovnoměrnost tloušťky povlaku, povrchové vady, dírky a exponované měděné oblasti. Správná kontrola procesu stříkání a vytvrzování pomáhá zajistit stabilní izolační výkon a zabraňuje odlupování nebo poškození nátěru během montáže izolační barvy přípojnic.
Testování elektrické izolace:Hotové přípojnice jsou testovány testováním dielektrického napětí a ověřením izolace, aby se potvrdilo, že epoxidový povlak splňuje požadavky na vysokonapěťové aplikace. Tyto testy pomáhají ověřit ochranu proti elektrickému průrazu a riziku zkratu-v EV, ESS a elektrických rozvodných systémech.
Řízení kvality a kontrola sledovatelnosti:Výroba se řídí požadavky řízení kvality ISO 9001 a IATF 16949 s řízenými procesy od vstupní kontroly materiálu až po konečnou expedici. Výrobní záznamy, testovací data a sledovatelnost šarží podporují konzistentní kvalitu izolované měděné přípojnice epoxidovým práškovým nátěrem pro automobilové a průmyslové zákazníky.
Možnost přizpůsobení OEM
Podpora návrhu konstrukce vlastní přípojnice:Poskytujeme OEM technickou podporu pro přizpůsobené návrhy sběrnicových lišt s práškovým nástřikem, včetně velikosti vodiče, struktury ohybu, polohy svorek a optimalizace instalačního rozhraní. Provedení lze upravit dle elektroinstalace, aktuálních požadavků a prostorových omezení v EV, EZS a silových rozvodech.
Flexibilní konfigurace materiálu a izolace:Různé měděné materiály, povrchové úpravy a epoxidová izolační řešení lze vybrat na základě požadavků aplikace. Zákazníci mohou definovat tloušťku povlaku, oblast pokrytí izolací, jmenovité napětí a zóny připojení, aby dosáhli vhodného elektrického a mechanického výkonu.
Přizpůsobené testování a dokumentace kvality:OEM projekty mohou být podpořeny zprávami o rozměrové kontrole, záznamy o tloušťce povlaku, výsledky testů dielektrického napětí a dokumentací kvality výroby. Tyto ovládací prvky pomáhají zajistit, aby přizpůsobená měděná tyč s epoxidovým práškovým lakováním splňovala technické specifikace zákazníka a požadavky dodavatelského řetězce pro práškové lakování měděných přípojnic.
Vývoj prototypu a konverze hromadné výroby:Podporujeme kompletní vývojový proces od prototypových vzorků až po sériovou výrobu Epoxy BusBar Coating. Prostřednictvím revize DFM, optimalizace nástrojů a ověřování procesu lze přizpůsobené návrhy přípojnic efektivně přenést do stabilní hromadné výroby.
Často kladené otázky
Otázka: K jakému procesu lakování se používáMěděná přípojnice s epoxidovým práškovým lakem?
Odpověď: Měděná přípojnice s práškovým lakováním využívá elektrostatické nástřik epoxidovým práškem s následným vytvrzením při vysoké teplotě-. Proces vytváří lepenou izolační vrstvu s kontrolovanou tloušťkou a testovanou dielektrickou pevností.
Otázka: Jak tloušťka epoxidového povlaku ovlivňuje výkon vysokonapěťové přípojnice?
Odpověď: Tloušťka epoxidové vrstvy určuje izolační vzdálenost a mechanickou ochranu. Technici vybírají tloušťku na základě jmenovitého napětí, požadavků na světlost, rozptylu tepla a prostředí instalace.
Otázka: Mohou být přípojnice s epoxidovým práškem přizpůsobeny pro složité konstrukce?
A: Ano. Epoxidové práškové lakování Vlastní konstrukce měděných přípojnic podporuje více-ohybové struktury, speciální koncovky a přizpůsobené izolační oblasti prostřednictvím maskování a přesného tvarování.
Otázka: Jak se zjistí poškození povlaku před dodáním?
Odpověď: Výrobci používají vizuální kontrolu, měření tloušťky, testování adheze a testování dielektrického napětí k identifikaci škrábanců, dírek nebo defektů izolace před odesláním.
Otázka: Jaká průmyslová odvětví používají měděné přípojnice s epoxidovým povlakem?
Odpověď: Měděné přípojnice s epoxidovým povlakem se široce používají v bateriových systémech elektromobilů, skříních ESS, zařízeních pro distribuci energie, systémech obnovitelné energie a průmyslových elektrických aplikacích.
Kontaktujte nás
Zašlete svou měděnou přípojnici s výkresy epoxidového práškového lakování, požadavky na napětí a proudové specifikace pro technické posouzení. Náš tým může zkontrolovat návrh izolace, proveditelnost výroby a poskytnout návrh výroby OEM pro váš projekt.
