4pólová izolovaná přípojnice třífázového vidlicového stylu
4pólová třífázová izolovaná přípojnice vidlicového typu je základní spojovací komponentou vysokonapěťových distribučních systémů v oblasti nové energie a výkonové elektroniky. Využívá konstrukci vidlicového-typu konstrukce a integrovanou technologii ochrany izolace, jako jádrový vodič používá měď o vysoké{4}}čistotě a je vybaven speciálními izolačními materiály. Je vhodný pro rozsahy napětí od 3500VDC do 5000VDC a proudové scénáře od 100A do 2000A. Jeho hlavní funkcí je shromažďovat, přenášet a distribuovat elektrickou energii.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu
4pólová třífázová izolovaná přípojnice vidlicového typu je komponent pro distribuci energie používaný v systémech distribuce energie. Využívá pokročilou konstrukci izolace a vysoce vodivé měděné nebo hliníkové materiály, především pro efektivní a bezpečné rozložení vysokých-proudových zátěží. Díky svému přesnému elektrickému výkonu, vynikající odolnosti proti korozi a mechanické pevnosti se tato přípojnice přizpůsobuje potřebám různých složitých elektrických zařízení a prostředí a je široce používána v nových oblastech energetiky, energetiky, průmyslu a železniční dopravy.
Technický proces
Výběr substrátu a před{0}}úprava:Jako základní surovina pro jádro vodiče plastové izolační přípojnice PA66 je vybrán vysoce čistý měděný substrát. Kyselé moření a leštění odstraňují povrchové oxidové vrstvy a nečistoty, zajišťují čistotu a rovinnost podkladu a pokládají pevný základ pro následné kroky zpracování.
Přesné tváření a obrábění:Laserové řezání, CNC obrábění a ohýbání se používají ke zpracování měděného substrátu do požadované 4-pólové třífázové vidlicové struktury, která přesně kontroluje rozměrovou přesnost, aby byla zajištěna kompatibilita s následnou montáží a požadavky na zařízení pro rozvod energie.
Povrchová úprava a galvanické pokovování:Procesy pokovování zlatem, stříbrem a niklem se podle potřeby používají k ošetření povrchu vodičů, čímž se zlepšuje odolnost proti oxidaci a korozi a zároveň se zvyšuje stabilita vodivosti pro použití ve složitých provozních podmínkách pro přípojnice PP plastové izolace.
Izolační nátěr:K těsnému potažení povrchu vodiče speciálním izolačním materiálem se používá integrovaný proces potahování, který přísně kontroluje tloušťku a stejnoměrnost izolační vrstvy, aby byla zajištěna vysokonapěťová izolace a byla posílena bezpečnost izolované přípojnice se čtyřmi fázovými kolíky.
Přesné svařování a montáž:Laserové svařování a difúzní svařování se používá ke svařování komponent 6 Module Insulated Prong Busbar a americké upevňovací prvky PEM se používají k dokončení celkové montáže produktu, zajišťující pevné uchycení a strukturální stabilitu ve všech spojovacích bodech a zaručující kontinuitu elektrické vodivosti.
Komplexní kontrola před odesláním:Hotové výrobky procházejí vícerozměrným testováním vodivosti, izolačního výkonu, rozměrové přesnosti, odolnosti proti korozi atd., přičemž se vyřazují vadné výrobky, aby bylo zajištěno, že všechny výkony s izolovanými kolíky přípojnic splňují průmyslové normy a technické požadavky a zaručují kvalitu dodávaných produktů.
Technické parametry
Odpor vodiče:Odpor měděné přípojnice produktu je menší nebo roven 0,00001Ω. Tato vynikající nízko{2}}odporová charakteristika minimalizuje vysokonapěťové{3}}ztráty přenosového výkonu a splňuje základní požadavky na efektivní distribuci energie.
Napěťová a proudová kompatibilita:Přípojnice s plastovou izolací PA66 je kompatibilní se zatěžovacím napětím od 3500VDC do 5000VDC a zatěžovacími proudy od 100A do 2000A, přesně odpovídá scénářům distribuce vysokého napětí v nových energetických odvětvích a splňuje potřeby různých provozních podmínek.
Montážní přípravky:Přípojnice s plastovou izolací PP je kompatibilní s americkými PEM nerezovými maticemi, svorníky, konzolami, šrouby atd., což zjednodušuje proces inženýrské montáže a zlepšuje kompatibilitu mezi produktem a rozvodným zařízením.
(Poznámka: Specifické parametry lze navrhnout a přizpůsobit podle požadavků zákazníka na produkt)
Scénáře aplikací
Nové energetické vozidlo
Přizpůsobeno pro tenkovrstvé{0}}kondenzátory v elektrických a hybridních vozidlech a baterie v nových energetických vozidlech. Izolovaná přípojnice pólového 4fázového kolíkového typu zvládá-přenos a distribuci vysokého napětí, je vhodná pro komplexní-prostředí na desce a zajišťuje dlouhodobý-stabilní provoz.
01
Fotovoltaické úložiště energie

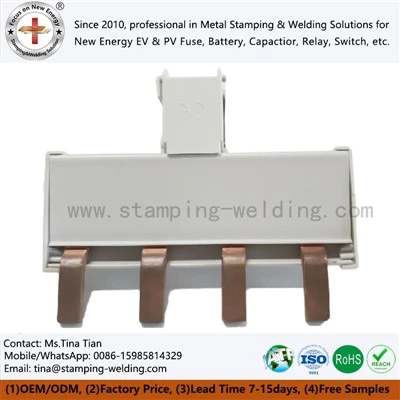

6 Modulová izolovaná vidlicová přípojnice, aplikovaná na fotovoltaické střídače a systémy skladování energie, umožňuje efektivní sběr a přenos solární energie, je vhodná pro složité venkovní podmínky a zvýrazňuje její odolnost vůči povětrnostním vlivům a spolehlivost vodivosti.
02
Energie a elektrika
Uzpůsobeno pro rozvodné skříně, elektrické spotřebiče a další zařízení. Při optimalizaci vysokonapěťových{1}}linků distribuce energie může typ s izolovaným kolíkem přípojnice plně využít své výhody vysoké{2}}účinnosti distribuce energie, aby pomohl zlepšit stabilitu distribuce energie.
03
Ostatní pole
Při použití v energetických systémech, jako je železniční doprava a nepřerušitelné zdroje napájení cloudových serverů, produkt splňuje potřeby vysokonapěťové distribuce energie s vysokou-hustotou, zajišťuje stabilní provoz systému a splňuje požadavky na nákup různých technických scénářů.
Certifikace kvality
Přísně dodržujeme mezinárodní standardy kvality a zavedli jsme komplexní systém kontroly kvality, abychom zajistili, že naše4pólová izolovaná přípojnice třífázového vidlicového stylusplňují požadavky na shodu a spolehlivost inženýrských zakázek. Společnost získala certifikaci systému managementu kvality ISO9001-2015, certifikaci systému kvality automobilového průmyslu IATF16949, environmentální certifikaci RoHS a certifikaci souladu s nařízením REACH. Celý výrobní proces se řídí příslušnými normami a produkty před opuštěním továrny procházejí několika koly přísných testů, včetně vodivosti, izolačního výkonu, rozměrové přesnosti a odolnosti proti korozi, aby bylo zajištěno, že elektrický výkon, mechanický výkon a přizpůsobivost prostředí plně splňují přísné požadavky na kvalitu elektrických produktů v novém energetickém poli.
Kontaktujte nás
Máte-li jakékoli potřeby týkající se nákupu, výběru, požadavku na vzorek nebo přizpůsobení izolované přípojnice 4pólové třífázové vidlice, nebo pokud se chcete dozvědět více o podrobnostech produktu, neváhejte nás kontaktovat. Zajistíme profesionální tým, který bude poskytovat-jednotlivé-služby, přizpůsobit adaptační řešení a zajistit stabilní dodávky, přesný výběr a efektivní zadávání zakázek.
