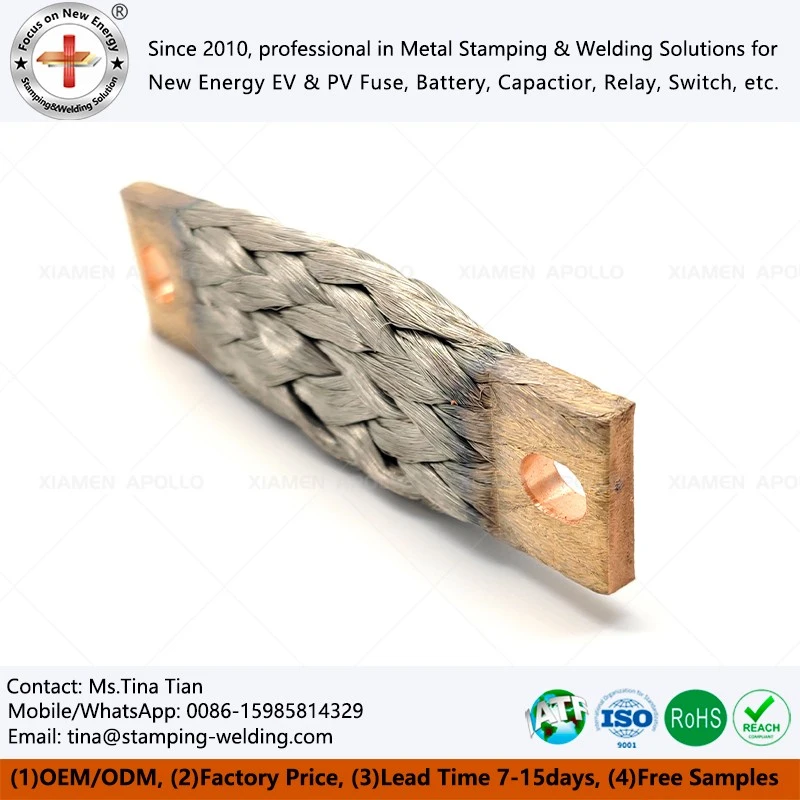

Pletená drátěná měděná přípojnice
Pletená drátěná měděná přípojnice je flexibilní vodivá součást vytvořená přesným procesem opletení pomocí několika pramenů vysoce čistých měděných drátů o vysoké{0}}čistotě. V nových invertorech energie, bateriových bateriích a železničních tranzitních trakčních systémech to není jen kanál pro přenos proudu, ale také klíčová konstrukční součást, která řeší problémy tepelné roztažnosti a kontrakce, vysokofrekvenční mechanické vibrace a složité prostorové uspořádání, které pevné spoje nezvládnou.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu
Pletené drátěné měděné přípojnice jsou základní flexibilní vodivé komponenty pro vysokonapěťové{0}}propojení v oblasti nové energetiky a výkonové elektroniky. Jsou vyrobeny z několika pramenů vysoce čistého měděného drátu- přes přesné opletení, integrované krimpování a izolované zapouzdření. Kombinují vysokou proudovou-kapacitu pevných měděných přípojnic s odolností vůči vibracím a únavě flexibilních kabelů, což umožňuje účinnou vodivost, vyrovnání potenciálu a tlumení mechanického napětí mezi vysokonapěťovými moduly-. To řeší problémy s připojením ve stísněných prostorách a dynamických provozních podmínkách. Produkty splňují normy jako IEC 61238 a GB/T 5585, jsou vhodné pro různé nové energetické scénáře a vyvažují elektrický a mechanický výkon s technickou přizpůsobivostí, což poskytuje základní záruku pro stabilní provoz systému.
Výkonové charakteristiky
Vysoká vodivost, nízká spotřeba energie
Využívá měď T2/TU1 vysoké{0}}čistoty (obsah mědi větší nebo rovný 99,9 %), s vodivostí větší nebo rovnou 98 % IACS a přechodovým odporem menším nebo rovným 3 mΩ, což snižuje přenosové ztráty. Pružná přípojnice je kompatibilní s napětím 70V~1500VDC a proudovou zatížitelností 50A~2000A a splňuje požadavky na vysokonapěťový a vysoce účinný přenos nových zdrojů energie.
Flexibilní a odolný proti vibracím
Přesné opletení vícepramenných měděných drátů zajišťuje poloměr ohybu menší nebo rovný 3násobku tloušťky pletené flexibilní měděné přípojnice. Může se pochlubit pevností v tahu 150 MPa nebo vyšší a odolává 1000 opakovaným cyklům ohýbání bez poškození, pohlcuje vibrační namáhání a je proto vhodný pro instalaci na vozidle-, větrné elektrárny a stísněné prostory.
Odolné vůči počasí-a trvanlivé
Izolační zapouzdření ze silikonové pryže/fluoroplastu poskytuje teplotní odolnost od -60 stupňů do 200 stupňů, odolnost proti solné mlze větší nebo rovnou 96 h a odolnost vůči vlhkému teplu větší nebo rovnou 1000 h. Pletená přípojnice vydrží složitá prostředí po dlouhou dobu bez oxidace nebo delaminace, což zajišťuje dlouhodobý provoz nového energetického zařízení.
Vynikající přesnost
Na základě standardizované výroby je tolerance přizpůsobené velikosti opletených pružných přípojnic menší nebo rovna ±0,03 mm, odchylka hustoty tkaní je menší nebo rovna 5 %, celková rychlost průchodu šarže je větší nebo rovna 99,8 %, krimpování a těsnění jsou jednotné a jsou vhodné pro dávkovou montáž, což účinně zajišťuje stabilitu systému.
Výhody designu
Flexibilní konstrukce
Přesné opletení vícepramenných měděných drátů s poloměrem ohybu menším nebo rovným trojnásobku tloušťky produktu umožňuje flexibilní ohýbání, přizpůsobení se stísněným prostorům a dynamickým pracovním podmínkám. To řeší problematické body pevných měděných přípojnic, snižuje obtížnost konstrukčního návrhu a montáže a zlepšuje přizpůsobivost výběru.
01
Návrh integrované konstrukce
Pletená vrstva a konektory jsou integrovány a krimpovány, což eliminuje švy a zabraňuje zvýšenému kontaktnímu odporu. To zjednodušuje proces montáže, zvyšuje efektivitu a splňuje potřeby dávkové montáže ve strojírenských projektech, čímž se účinně snižují mzdové náklady na flexibilní měděnou přípojnici.
02
Přizpůsobitelný design
Podporuje přizpůsobení specifikací, konektorů, povrchových úprav a izolačních materiálů na základě zákaznických výkresů PDF/CAD/3D, které přesně odpovídají požadavkům na vybavení. Zákazník nevyžaduje žádné úpravy designu, což výrazně zlepšuje pohodlí a přizpůsobivost výběru Braided BusBar.
03
Design odolný vůči životnímu prostředí
Silikonová pryž/fluoroplastová izolace a vysoce čisté měděné vodiče{0}}umožňují použití flexibilních izolovaných měděných přípojnic pro široký rozsah teplot od -60 stupňů do 200 stupňů a složité pracovní podmínky. Není vyžadována žádná další ochrana, což účinně snižuje náklady na technický provoz a údržbu.
04
Lehké provedení
Ve srovnání s tradičními tuhými měděnými přípojnicemi je hmotnost produktu snížena o více než 30 %, čímž se vyrovnává proudová zatížitelnost a mechanická pevnost, snižuje se hmotnost zařízení a je vhodný pro scénáře-citlivé na hmotnost, jako jsou nová energetická vozidla, splňující požadavky na výběr lehké hmotnosti.
05
Proč si vybrat nás
Volba nás zaručuje kombinaci produktových a firemních výhod, přesně splňujících potřeby inženýrského nákupu a výběru technologií v nových oblastech energetiky a výkonové elektroniky. NášPletená drátěná měděná přípojnicevyužívají vysoce-čistotu mědi T2/TU1, která se může pochlubit hlavními výhodami, jako je vysoká vodivost, nízká spotřeba energie, flexibilita a odolnost proti vibracím. K dispozici je přizpůsobení pro splnění průmyslových standardů a několik testů zajišťuje stabilní provoz. Jako podnik ve skupině máme rozsáhlou výrobní kapacitu a silné technické možnosti. Naše technická páteř pochází ze skupiny Xiamen Hongfa Group a máme globální lokalizovanou servisní síť, která poskytuje rychlou reakci,-jednotné nákupy a kompletní-technickou podporu. Komplexně zmírňujeme rizika nákupu a chráníme inženýrské projekty.
Kontaktujte nás
Pro vzorky měděných přípojnic, přizpůsobená řešení nebo technickou konzultaci nás neváhejte kontaktovat. Poskytujeme profesionální podporu během celého procesu vašeho inženýrského nákupu a výběru technologie.
